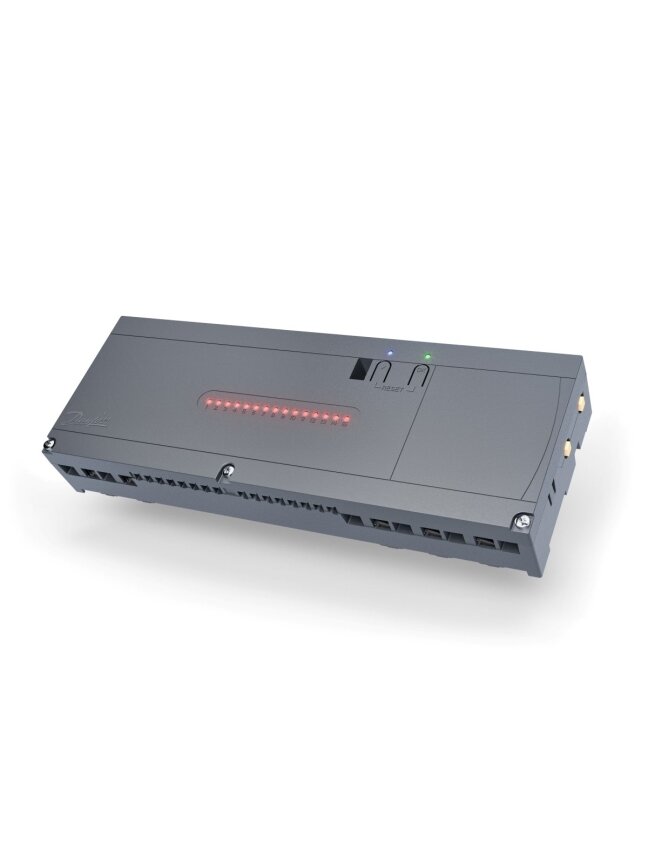

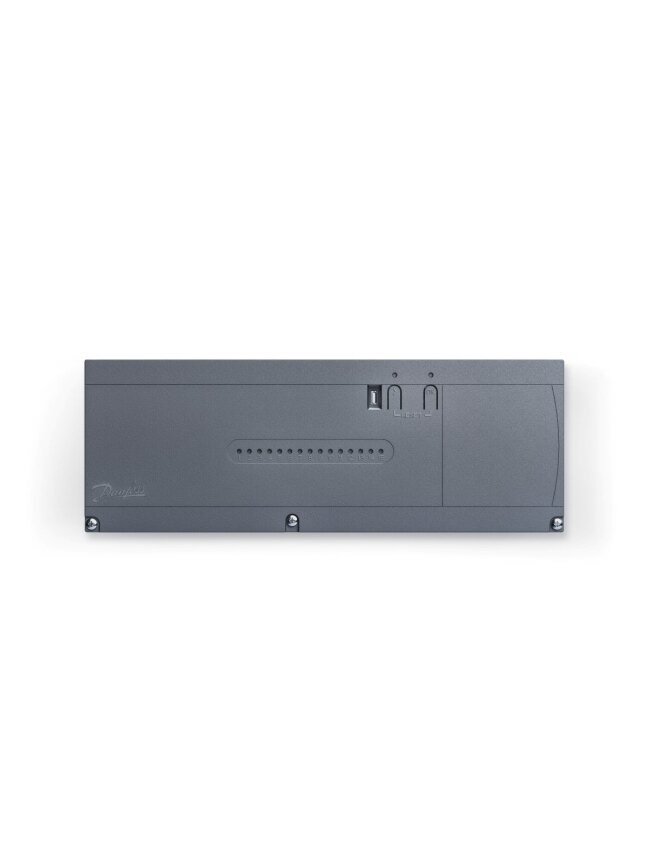

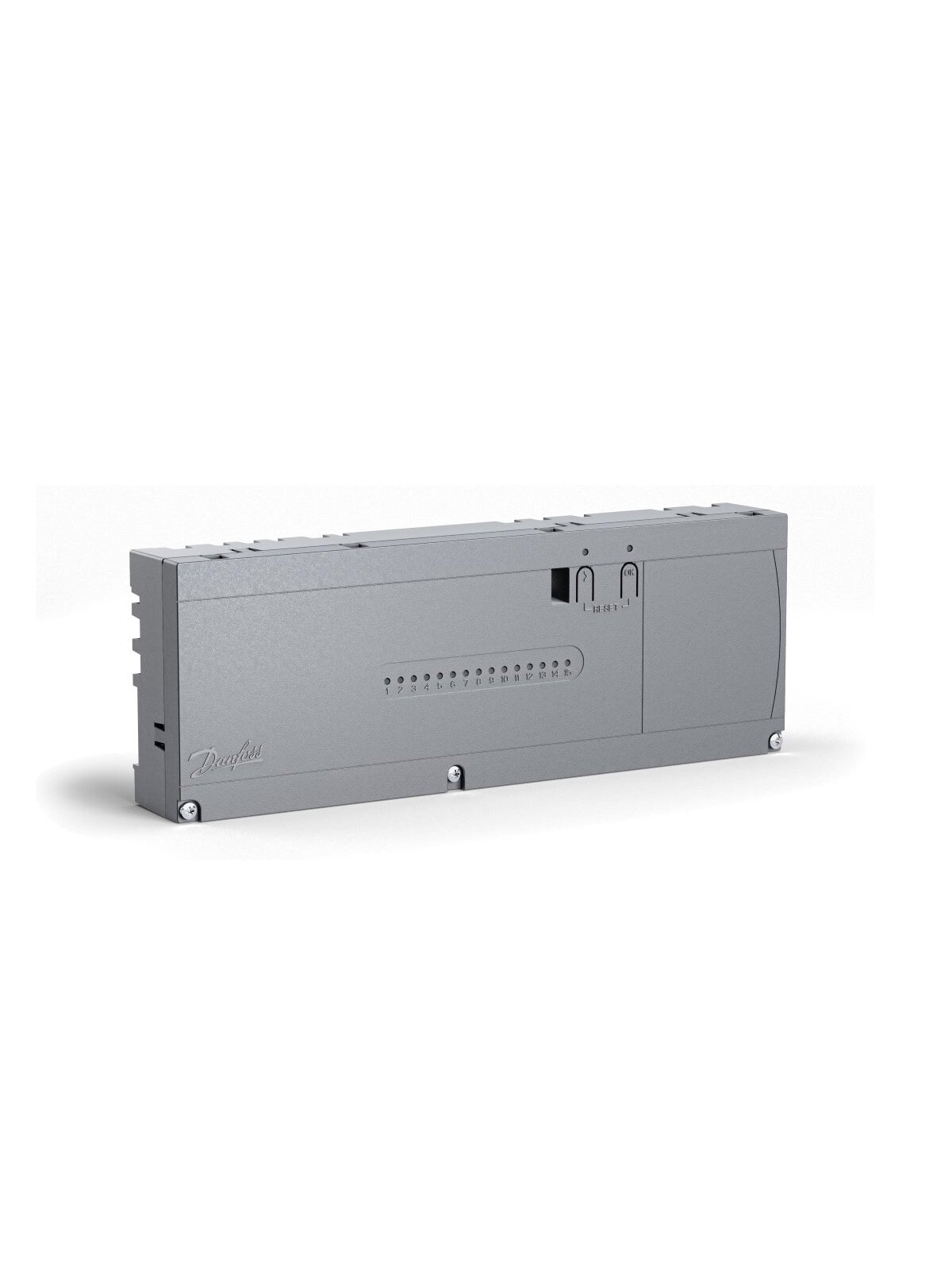

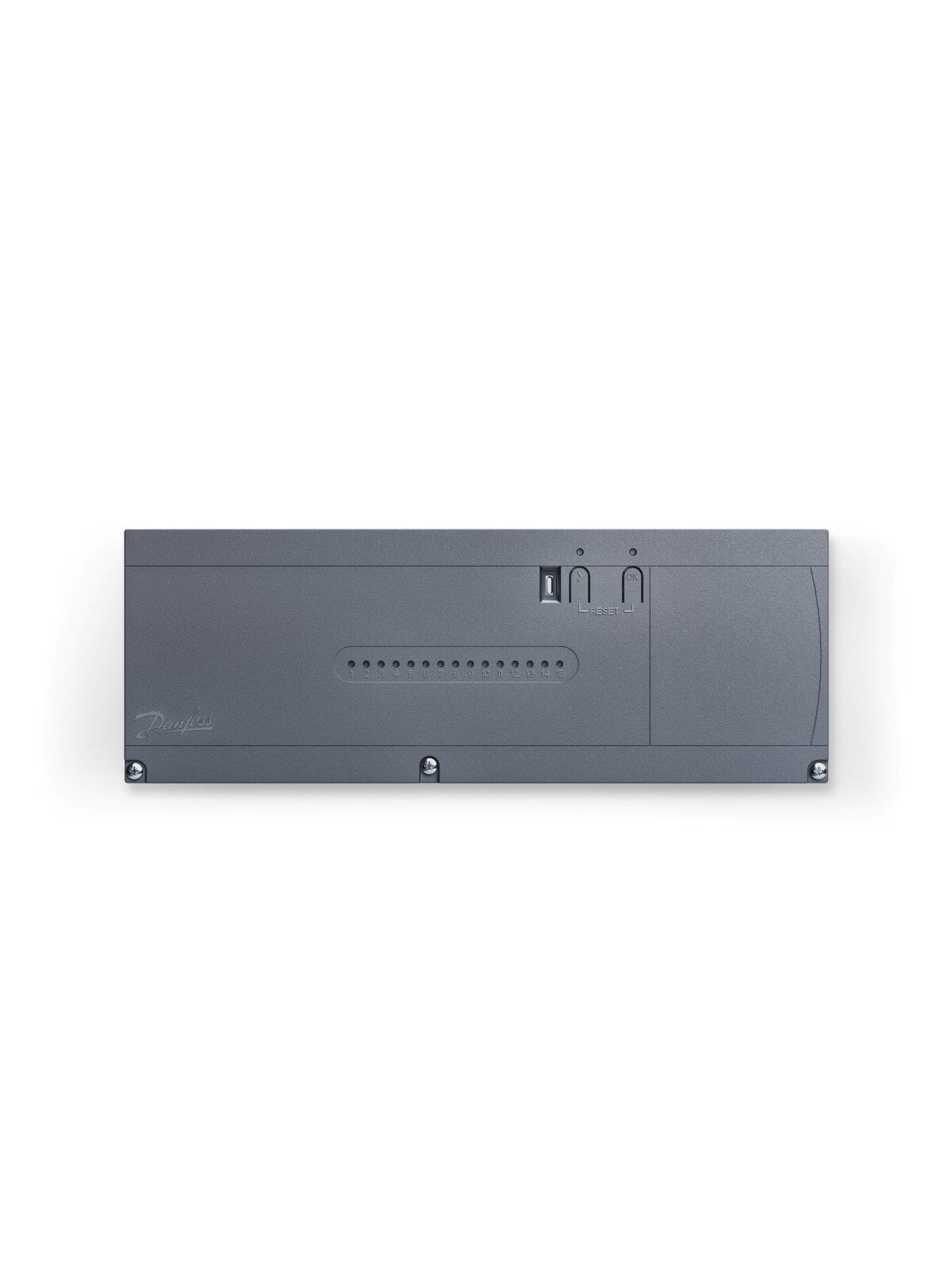

Šildymo valdymo sistema Danfoss Icon2, pagrindinis valdiklis bazinis, 230V, 15 kanalų

DANFOSS ICON2 VALDIKLIS

Danfoss Icon2™“ pagrindinis valdiklis naudojamas individualaus kambario valdymui grindų šildymo ir aušinimo sistemoms. Prireikus ją galima sukonfigūruoti kaip laidinę, belaidę arba kombinuotąją sistemą. Sistemos centras yra „Danfoss Icon2™“ pagrindinis valdiklis, kuris konfigūruoja ir susieja sistemą. „Danfoss Icon2™“ pagrindinio valdiklio montavimo ir nustatymo darbai lengvai atliekami naudojant iš anksto numatytą programą ir intuityvią derinimo aplikaciją.

Bazinė versija:

• Automatinis balansavimas (PWM+), kuris užtikrina, kad hidraulinį sistemos balansavimą atliktų pagrindinis valdiklis, atsižvelgiant į faktinius kambario poreikius.
• Nereikia išankstinio kolektoriaus nustatymo
• Įjungimo / išjungimo valdymo galimybė
• NC/NO pavaros funkcijos
• Vėsinimo rėžimo perjungimas (bazinė versija palaiko tik 2 vamzdžių sistemas)
• 230 V maitinimo išvestis su apsauginiu įžeminimu, skirtu cirkuliaciniam siurbliui
• 230 V maitinimo išvestis (pvz.: rėžimui „visada įjungta“)
• Šilumos poreikio signalo išvestis (pvz.: rėlei be potencialo)
• Belaidis 2,4 GHz
• Ryšys per elektros tinklo liniją (24 V laidiniams termostatams)
• Galimybė sujungti laidinius ir belaidžius termostatus toje pačioje instaliacijoje
• Mobili aplikacija, skirta „iOS“ ir „Android“ įrenginiams (reikalinga Ally™ GW tinklo sąsaja arba suderinamumas su Zigbee).

Kokias pavaras naudoti naujai grindų šildymo sistemai:

„Icon2™“ pagrindinio valdiklio pavarų išėjimai yra 230 V.

Tinkamos pavaros:

• Danfoss TWA-A 230V (naudojama su Danfoss RA jungtį turinčiais kolektoriais)
• Danfoss TWA-K 230V (naudojama su M30x1.5 jungtį turinčiais kolektoriais)

Esamos sistemos keitimas:

Ar reikia keisti esamus valdiklius, kiekvienai grindų šildymo grandinei jau naudojančius 24 V pavaras? Šis papildomas TWA keitiklis leidžia konvertuoti „Icon2™“ pagrindinio valdiklio 230 V pavarų išėjimus į 24 V išėjimus.

• „Icon2“ TWA keitiklis
• 230 V pavarų išėjimus konvertuoja į 24 V

Daugiau duomenų pateikiama techniniame aprašyme

DANFOSS ICON2 - SISTEMOS APŽVALGA

Automatinis balansavimas

Tinkamo balanso išlaikymas visose patalpose

Prireikus intensyvesnio šildymo, sistema, naudodama Danfoss Icon2™ automatinį balansavimą, sumažins įjungimo laiką trumpesniems vamzdžiams mažose patalpose ir teiks pirmenybę ilgesniems vamzdžiams didesnėse patalpose. Tai užtikrina, kad visoms patalpoms bus efektyviai naudojama energija ir bus pasiektas maksimalus komfortas.

Automatinio balansavimo pranašumai

• Energijos taupymas - subalansuota sistema gali veikti naudodama žemesnę tiekiamo srauto temperatūrą
• Paprastas dizainas - nereikia atlikti skaičiavimų, nes viskuo pasirūpina Danfoss Icon2™
• Paprastas montavimas - nereikia iš anksto nustatyti
• Komfortas - tikslesnė patalpų temperatūra visose namų srityse
